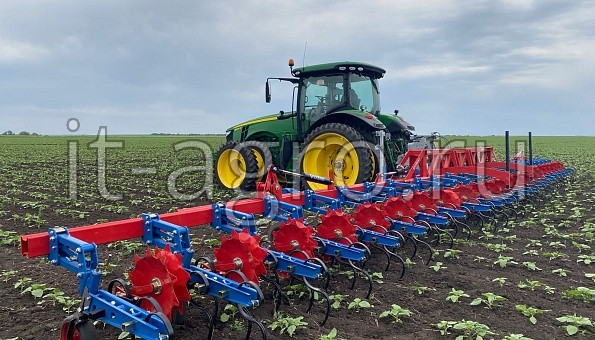

Автоматическая управление положением межрядного культиватора относительно рядов культурных растений, при культивации. Совместима со всеми типами и моделями межрядных культиваторов.
Преимущества применения:
— Полностью исключается «подрезка» растений.
— Увеличение скорости культивации до 15 км/час.
— Качественная культивация в ночное время.
— Уменьшение ширины не обрабатываемой культиватором зоны до 6 см.
Модели:

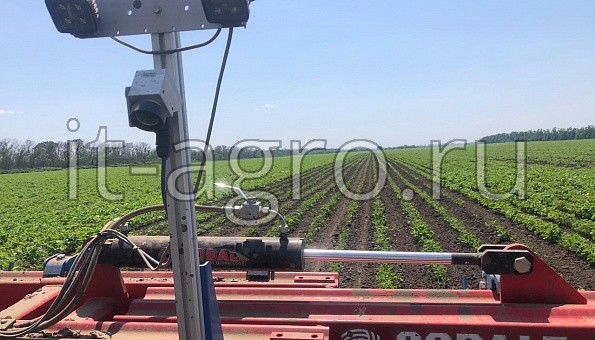

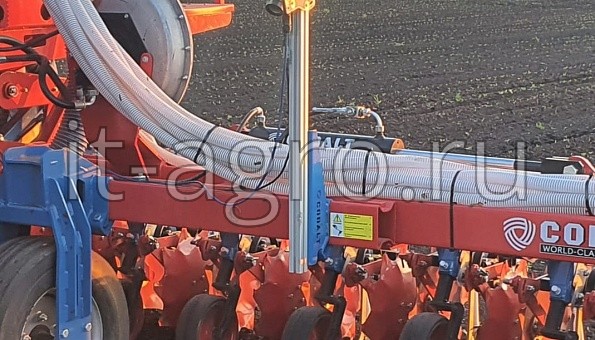

Гидроцилиндры опираются на линейные подшипники скольжения не требующие обслуживания. Точное управление обеспечивает расположенная на основной раме машины камера с системой цветности дисплея. По запросу, управление может осуществляться при помощи точного сигнала ДЖПС.
Что делает систему подруливания Дайнотрек

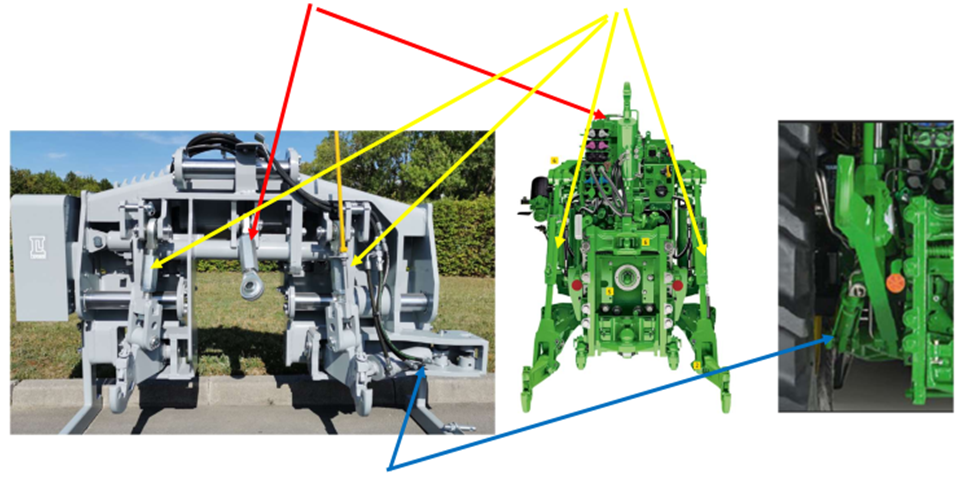

Это то, что он воспроизводит все функции задней 3-точечной навески трактора, а также определяет местоположение орудия в соответствии с командами видеокамер или датчиков ДЖПС для точного позиционирования орудия относительно рядов сельскохозяйственных культур.
Нижние тяги (заблокированы или в плавающем режиме).
Верхняя тяга.
Нижний рычаг со стабилизатором бокового смещения для выбора режима свободного бокового перемещения или блокировки.
При использовании стабилизатора в плавающем режиме, трактор не прижимает орудие к опускающейся стороне.

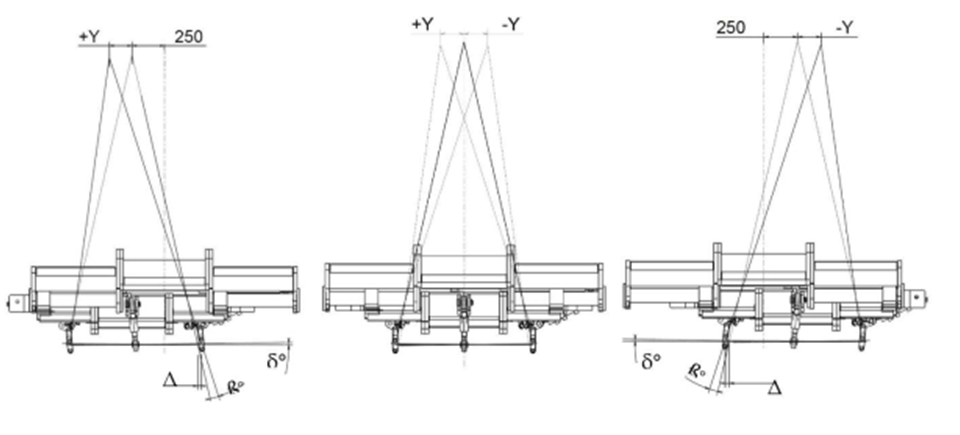

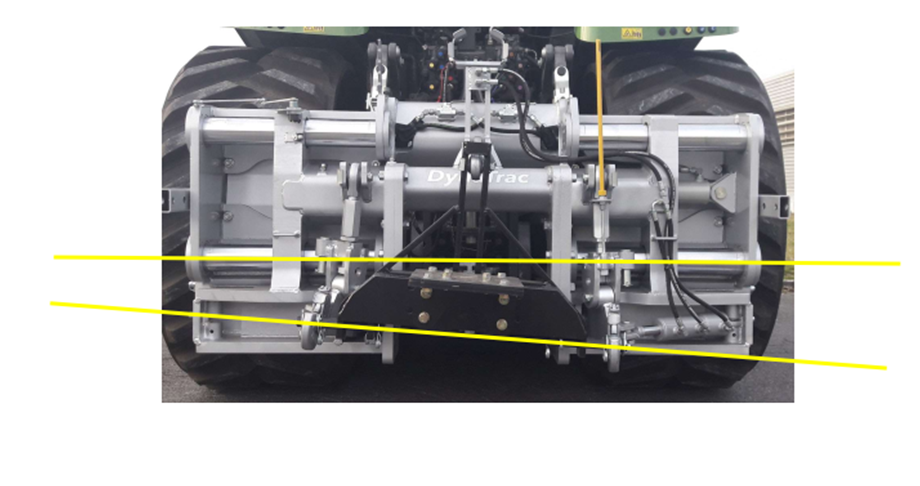

Иллюстрация колебаний Дайнотрек:

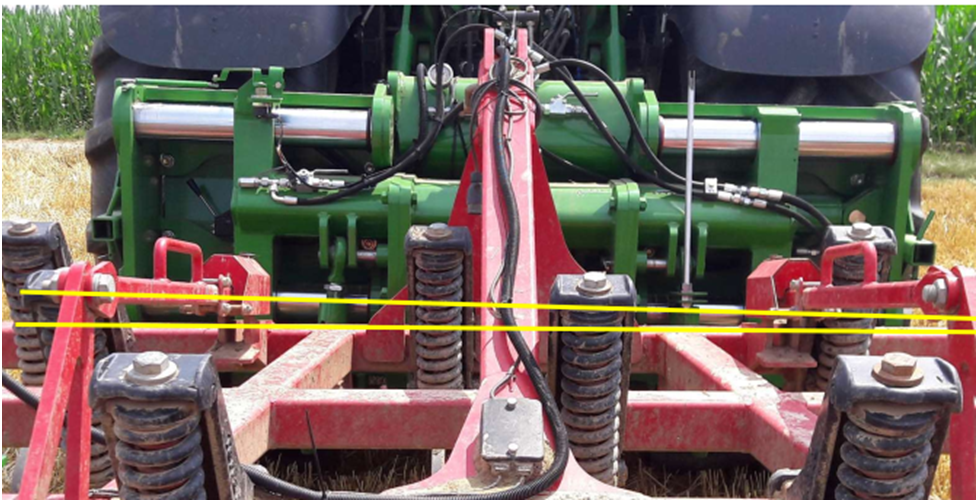

Пример в полевых условиях: наклон трактора больше, чем у орудия (давление шин или углубления в почве с нижней стороны)
Без стабилизатора бокового смещения орудие подсоединяется к трактору и вынуждено глубже проникать в в нижнюю часть склона: это предотвращается с помощью Дайнотрек:
Другие преимущества, связанные со стабилизатором бокового смещения на подъёмной тяге.

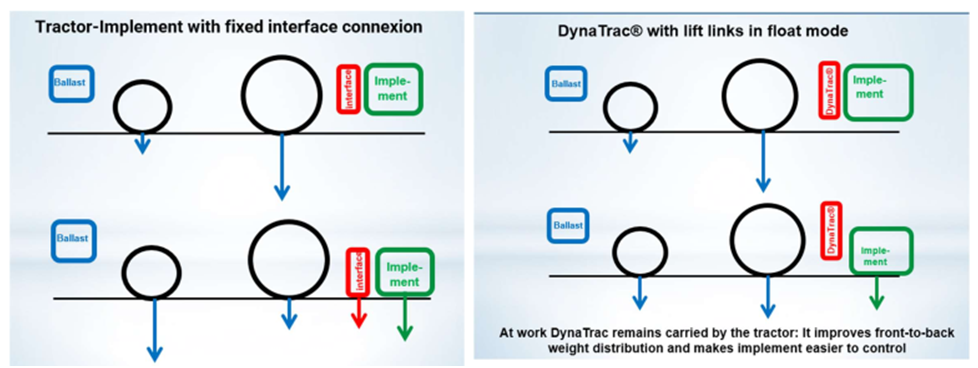

Кроме того, когда навесной культиватор (известно по конкурентам) жестко соединен с орудием, это увеличивает вес орудия и затрудняет его перемещение, одновременно снижая вес трактора и его тяговую способность.
С Дайнотрек большая часть веса остается на тракторе и улучшает ходовые характеристики, одновременно ограничивая вес орудия для более легкого перемещения в боковом направлении.
Для обеспечения хорошей работы и удобства слежения за трактором важно, чтобы камера оставалась перпендикулярной поверхности почвы и на одинаковом расстоянии от земли.

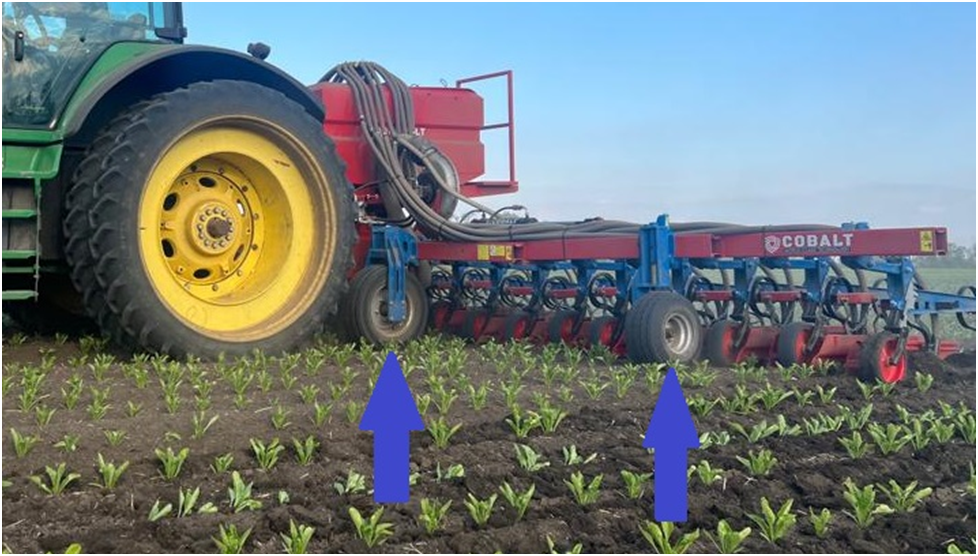

Для достижения этой цели правильным решением является наличие калибровочных колес на каждой секции рамы орудия (см. синие стрелки). Как в настоящее время обеспечивается компанией Кобальт.
Дополнительные преимущества DYNATRAC:
— Плавное перемещение орудия благодаря стабилизатору качания и геометрии, подобно функции задней навески трактора.
— Если устройство динамически нестабильно, его легко перемещать в заблокированный режим.
— Если орудие оснащено стабилизирующими колесами с сошником (см. ниже), то для улучшения его курсовой устойчивости при работе плавающем режиме стабилизатора позволяет управлять им, без тряски трактора.
С Дайнотрек навесное оборудование следует свободно, без бокового напряжения, как в случае с прицепным орудием.
При смещении в сторону это второе трехточечное сцепное устройство также смещает в сторону свою виртуальную точку сцепления и имеет эффект, аналогичный смещению в сторону точки сцепления фаркопа. При свободном раскачивании нижних рычагов Дайнотрек устойчивое в направлении орудие будет стремиться выровняться за виртуальной точкой сцепки. Это отличается от бокового сдвига тем, что чем более устойчиво в направлении устройство, тем лучше его производительность. Если нижние рычаги Дайнотрек заблокированы и не могут раскачиваться, то они работают как при обычном боковом переключении.
Такая конструкция делает его по-настоящему универсальным и совместимым с любым типом навесного оборудования, а также простым в использовании.

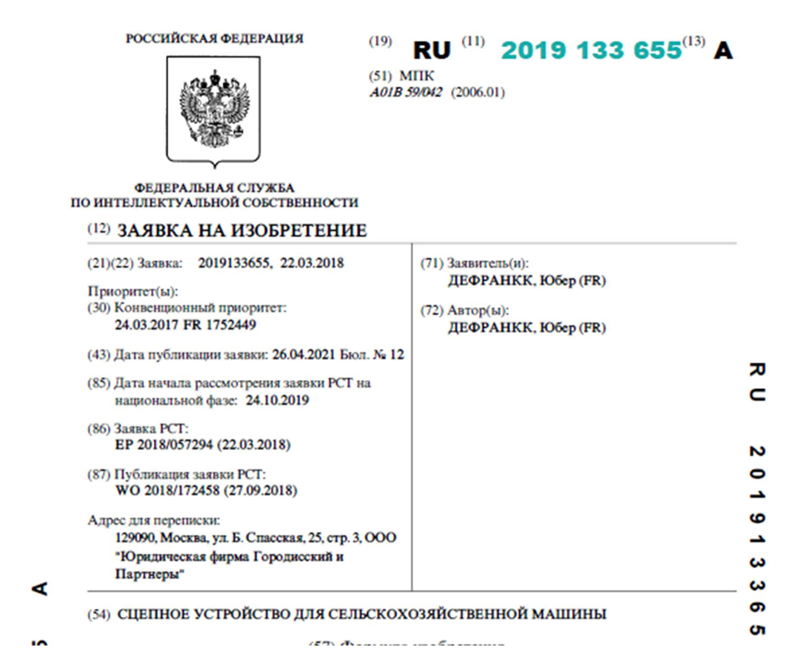

Инновационное решение Дайнотрек признано клиентами во всём мире и запатентовано в России.

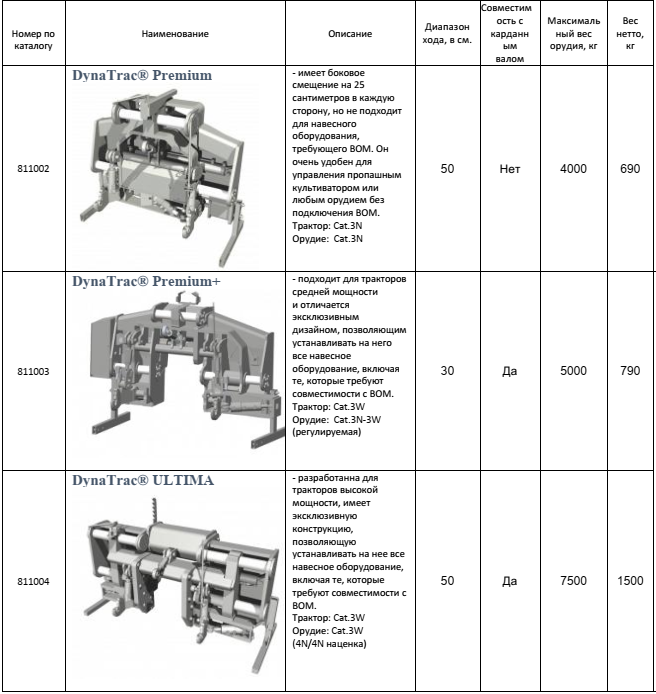

Технические характеристики
